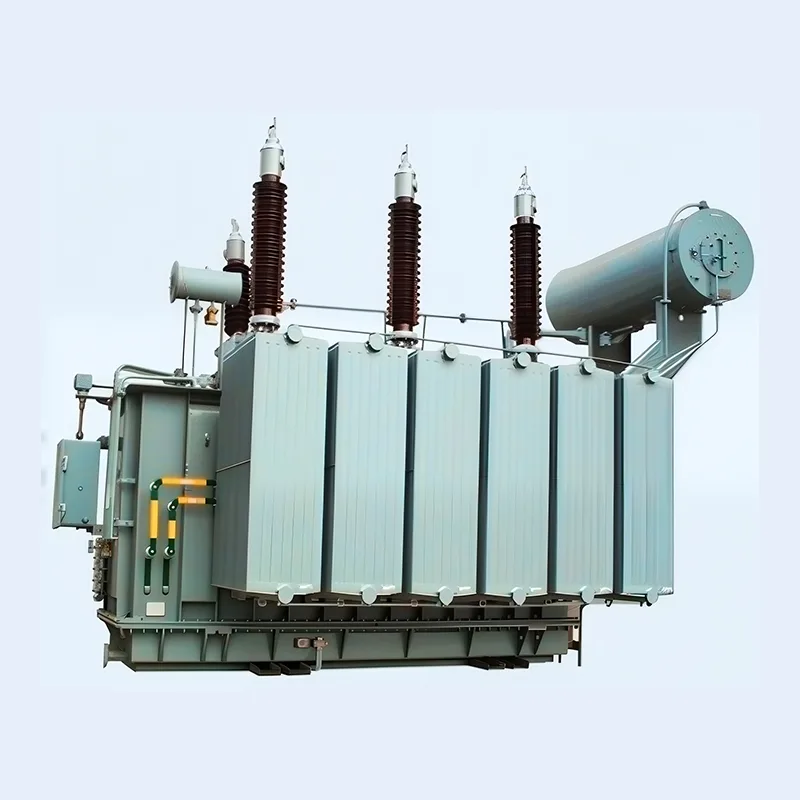

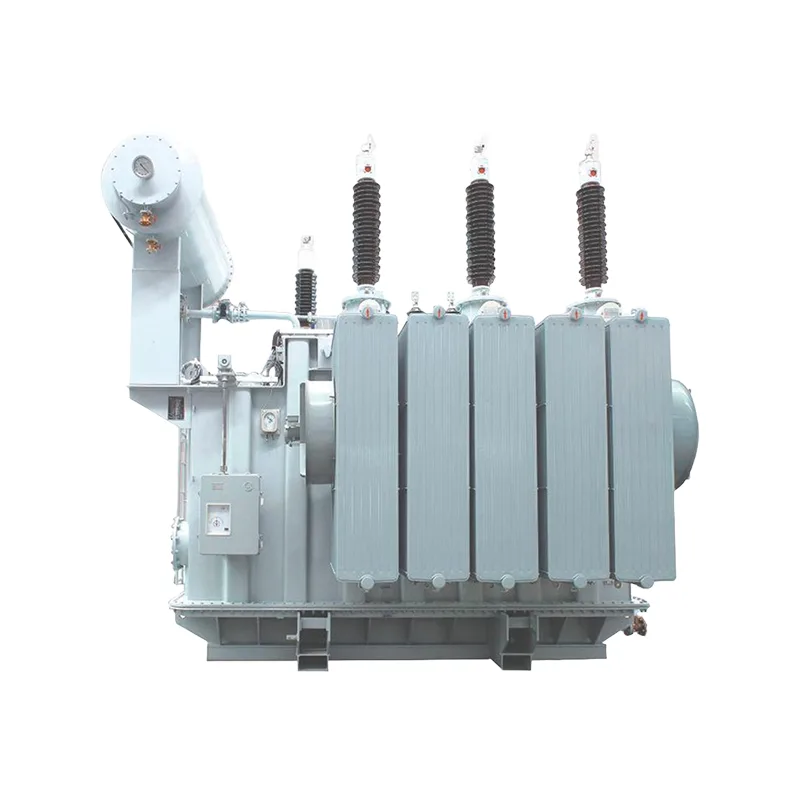

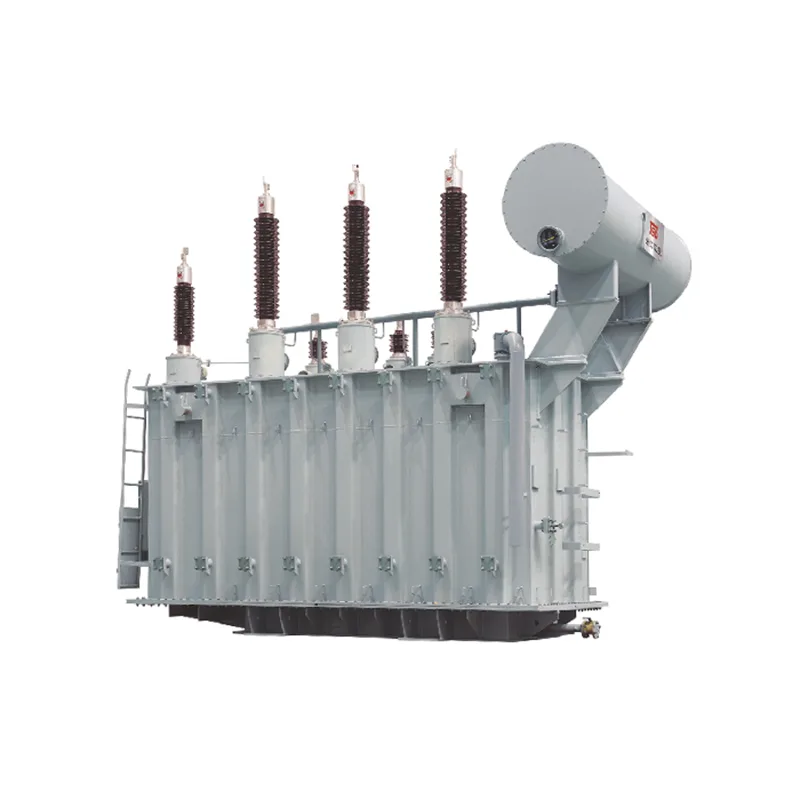

110KV तेल में डूबा हुआ पावर ट्रांसफार्मर

दाहू इलेक्ट्रिक चीन में 110KV तेल में डूबे पावर ट्रांसफार्मर का एक पेशेवर निर्माता और आपूर्तिकर्ता है। यह उत्पाद प्रदर्शन में अत्यधिक स्थिर, लागत प्रभावी और विश्वसनीय है, और बिजली संयंत्रों, सबस्टेशनों के साथ-साथ बड़े औद्योगिक, खनन और पेट्रोकेमिकल उद्यमों के लिए उपयुक्त है।

जांच भेजें

उत्पाद वर्णन

उत्पाद विवरण

1. उच्च दबाव ट्रांसफार्मर, जापानी तोशिबा विश्लेषण सॉफ्टवेयर और हमारी कंपनी की अद्वितीय गणना और सत्यापन प्रक्रियाओं का उपयोग करें। उत्पाद के प्रदर्शन को सुनिश्चित करने के लिए, हम 110KV तेल-डूबे पावर ट्रांसफार्मर कोर, कॉइल, मशीन की बॉडी, लीड तार, तेल टैंक और मशीन के अन्य हिस्सों को डिजाइन और परीक्षण करते हैं।

2. हमारे उत्पाद SSZ11-40000/110 ने राष्ट्रीय ट्रांसफार्मर गुणवत्ता पर्यवेक्षण और निरीक्षण केंद्र के शॉर्ट-सर्किट असर क्षमता और सभी नियमित प्रकार के परीक्षणों को पारित कर दिया है।

3. इस उत्पाद में स्थिरता, अर्थव्यवस्था, विश्वसनीयता और पर्यावरण संरक्षण की विशेषताएं हैं, और यह बिजली संयंत्रों, सबस्टेशनों और बड़े औद्योगिक, खनन और पेट्रोकेमिकल उद्यमों के लिए उपयुक्त है।

उत्पाद लाभ

1、पूरी तरह से सील और इंसुलेटेड संरचना व्यक्ति की सुरक्षा की गारंटी दे सकती है।

2、नेटवर्क हानि और संचालन लागत को कम करने के लिए किफायती और कुशल।

3、110KV तेल-डूबे हुए पावर ट्रांसफार्मर का उपयोग न केवल रिंग नेटवर्क बल्कि टर्मिनल के लिए भी किया जाता है।

4、कम नुकसान, कम शोर, बेहतर प्रदर्शन।

5、कम तापमान, अधिभार क्षमता।

6、ट्रांसफार्मर विशेष संरचना अपनाता है और इसका उत्कृष्ट लाभ उच्च गुणवत्ता है।

तकनीकी मापदण्ड

NVTC के साथ 6300kVA~120000kVA दो-वाइंडिंग ट्रांसफार्मर

रेटेड क्षमता (केवीए)	रेटेड वोल्टेज और टैपिंग रेंज			वेक्टर समूह	नो-लोआ बुरा वर्तमान (%)	प्रतिबाधा वोल्टेज (%)	नो-लोड घाटा (किलोवाट)	भार हानि पर (किलोवाट)
रेटेड क्षमता (केवीए)	उच्च वोकेज	टैपिंग रेंज	कम वोल्टेज	वेक्टर समूह	नो-लोआ बुरा वर्तमान (%)	प्रतिबाधा वोल्टेज (%)	नो-लोड घाटा (किलोवाट)	भार हानि पर (किलोवाट)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTC के साथ 6300kVA~100000kVA तीन-वाइंडिंग ट्रांसफार्मर

रेटेड क्षमता (केवीए)	रेटेड वोल्टेज और टैपिंग रेंज			वेक्टर ग्रोए	नो-लॉन्ड curret (%)	प्रतिबाधा वोल्टेज (%)		भार रहित हानि (किलोवाट)	लदाई पर हानि (किलोवाट)
रेटेड क्षमता (केवीए)	उच्च वोल्टेज	मध्यम वोल्टेज	कम वोल्टेज	वेक्टर ग्रोए	नो-लॉन्ड curret (%)	आगे आना	त्यागपत्र देना	भार रहित हानि (किलोवाट)	लदाई पर हानि (किलोवाट)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	एचवी-एमवी: 17.5-18.5 एचवी-एलवी:10.5 एमवी~एलवी:6.5	एचवी-एमवी:10.5 एचवी-एलवी: 17.5-18.5 एमवी-एलवी:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC के साथ 6300kVA~100000kVA दो-वाइंडिंग ट्रांसफार्मर

रेटेड क्षमता (केवीए)	रेटेड वोल्टेज और टैपिंग रेंज			वेक्टर समूह	नो-ओड का वर्तमान (%)	प्रतिबाधा मतदान (%)	कोई नुकसान नहीं (किलोवाट)		भार हानि पर (किलोवाट)
	हाईवेटेज	टैपिंग रेंज	कम वोल्टेज0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC के साथ 6300kVA~100000kVA तीन-वाइंडिंग ट्रांसफार्मर

रेटेड क्षमता (केवीए)	रेटेड वोल्टेज और टैपिंग रेंज			वेक्टर समूह	भार रहित मौजूदा (%)	प्रतिबाधा वोल्टेज (%)	भार रहित हानि (किलोवाट)	लदाई पर हानि (किलोवाट)
रेटेड क्षमता (केवीए)	हाईवीसीटेज	मेडम वोल्टेज	कम वोल्टेज	वेक्टर समूह	भार रहित मौजूदा (%)	प्रतिबाधा वोल्टेज (%)	भार रहित हानि (किलोवाट)	लदाई पर हानि (किलोवाट)
6300	110±8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	एचवी-एमवी:10.5 एचवी-एलवी:17.5~18.5 एमवी-एलवी:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
